MediaPipe Hands 与 “火影结印” 实战解析

组件库介绍

MediaPipe Hands 是 Google 开源的一个高保真手部追踪解决方案。它利用机器学习（ML）从单帧图像中推断出每只手的 21 个 3D 关键点（Landmarks）。不同于传统的物体检测，它不需要依赖昂贵的深度摄像头，仅凭普通的 RGB 摄像头就能在移动设备和 Web 浏览器上实现实时的手势捕捉。其底层的轻量级模型架构经过高度优化，能够以毫秒级的延迟输出手掌、手指关节的精确坐标，是目前 Web 端最主流的手势识别方案之一。

使用场景

MediaPipe Hands 的应用场景非常广泛，主要包括：

• AR/VR 交互：在增强现实或虚拟现实中，用手直接抓取、控制虚拟物体，提供沉浸式体验。
• 手语翻译：实时捕捉手语动作并翻译成文本或语音，辅助听障人士沟通。
• 非接触式控制：智能家居或车载系统的手势控制（如挥手切歌、捏合调节音量）。
• 创意互动游戏：如我们开发的“火影结印”或“体感钓鱼”，利用手势作为游戏的核心输入控制器。
• 教学与康复：用于钢琴教学的手指指法纠正，或手部康复训练的动作监测。

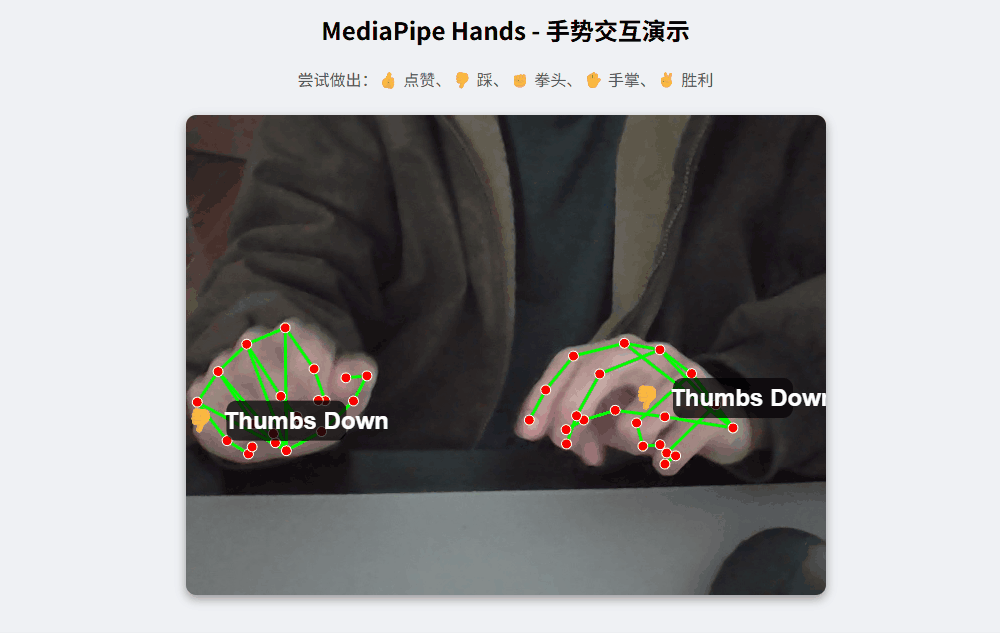

简单交互演示

https://demo.liurb.org/media_hand_01/index.html

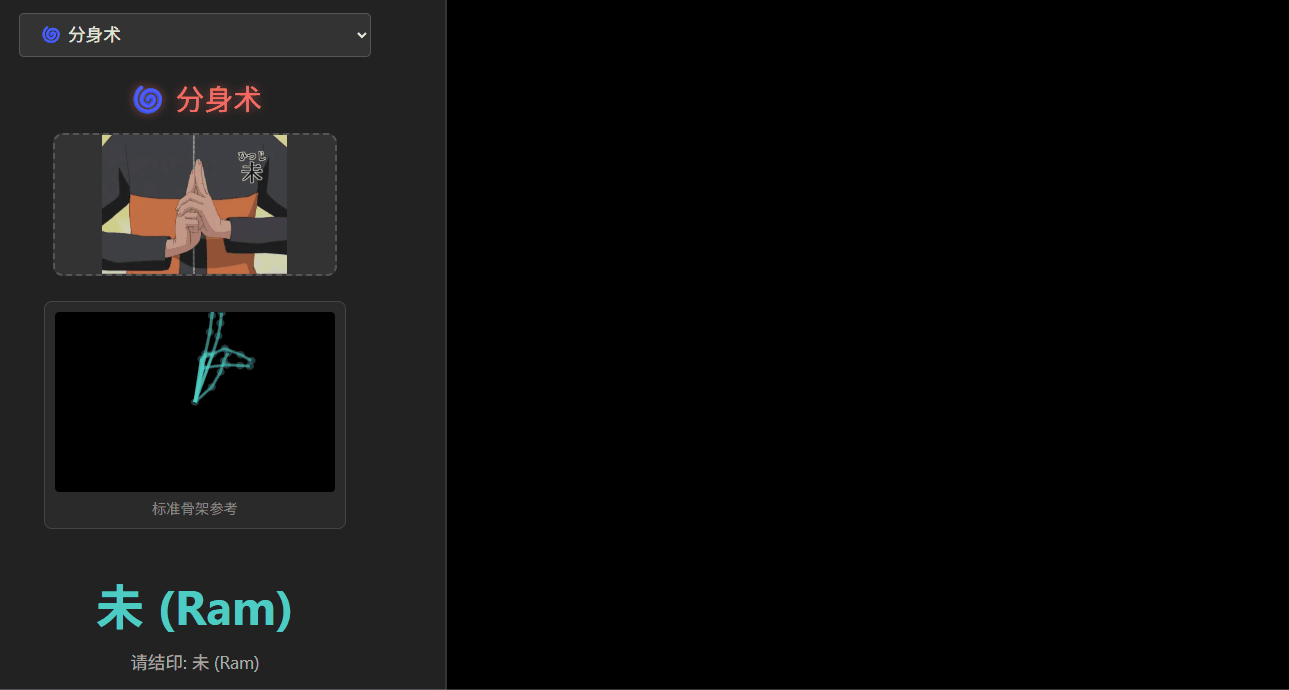

模拟火影忍者结印教学

先看看效果

https://heresmy.app/playground/mediaPipe-hands/naruto-handsign/index.html

本项目利用 MediaPipe Hands 实现了一个趣味演示：识别用户是否完成了特定的“忍术结印”动作。

项目背景：结印与十二地支

在《火影忍者》设定中，施放忍术需要通过特定的手势组合来引导查克拉。这些手势原型源自中国的“十二地支”。本质上，这是一个静态手势序列匹配的问题。系统需要按顺序识别出用户是否做出了正确的手势。

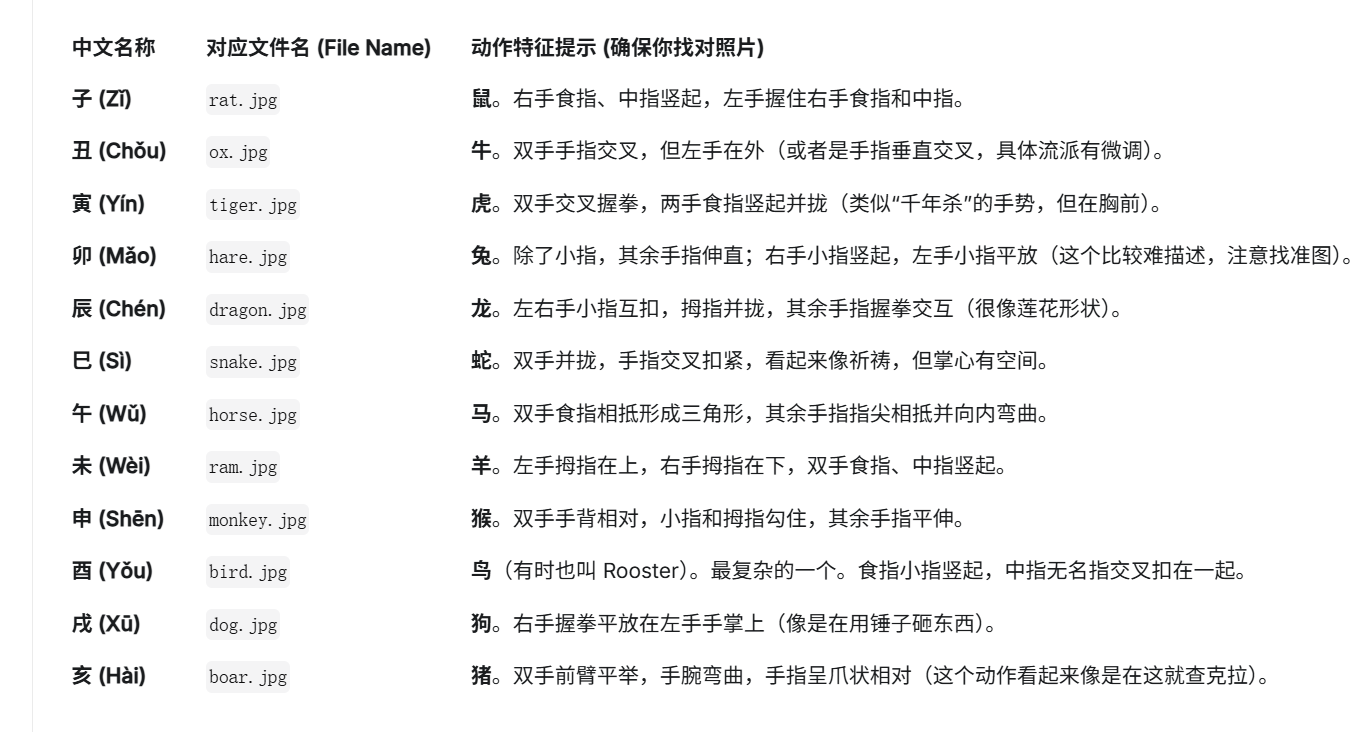

常见的手势对照如下：

对照图

为什么需要数据预处理？

大家可能会尝试通过编写硬编码规则来识别手势，例如：“如果食指指尖的 Y 坐标小于关节 Y 坐标，且拇指打开角度大于 30 度，这就是【未】"。

这种基于规则（Rule-based）的方法有极大的局限性：

1. 代码极其臃肿：每个人手大小、拍摄角度、距离镜头远近不同，需要写无数个 if-else 来覆盖边界情况。
2. 难以维护：一旦需要添加新动作，或者调整判定标准，整个逻辑很容易崩塌。
3. 鲁棒性差：手稍微旋转一下，简单的坐标判断就会失效。

基于是一个入门级的程度，所以先不采用训练复杂的神经网络模型，而是采用一种叫做 “单样本学习 (One-Shot Learning)” 的思路。简单来说，就是把静态的照片变成数据，然后拿用户的实时数据跟这张照片的数据去“比距离”。

预处理的核心步骤如下：

1. 数据清洗：筛选出清晰的 12 种手势图片。
2. 特征提取：使用 Python 版的 MediaPipe 库处理图片，获取 21 个关键点坐标。
3. 空间归一化 (关键步骤)：
   • 以腕部为中心：将所有点的坐标减去腕部 (Wrist) 的坐标，消除手在画面位置的影响。
   • 尺度归一化：计算手掌最大距离，将所有坐标除以该距离，消除手掌大小（离镜头远近）的影响。
4. 序列化：将归一化后的 21 个点 (x, y) 保存为 JSON 数组。

第一步：数据清洗

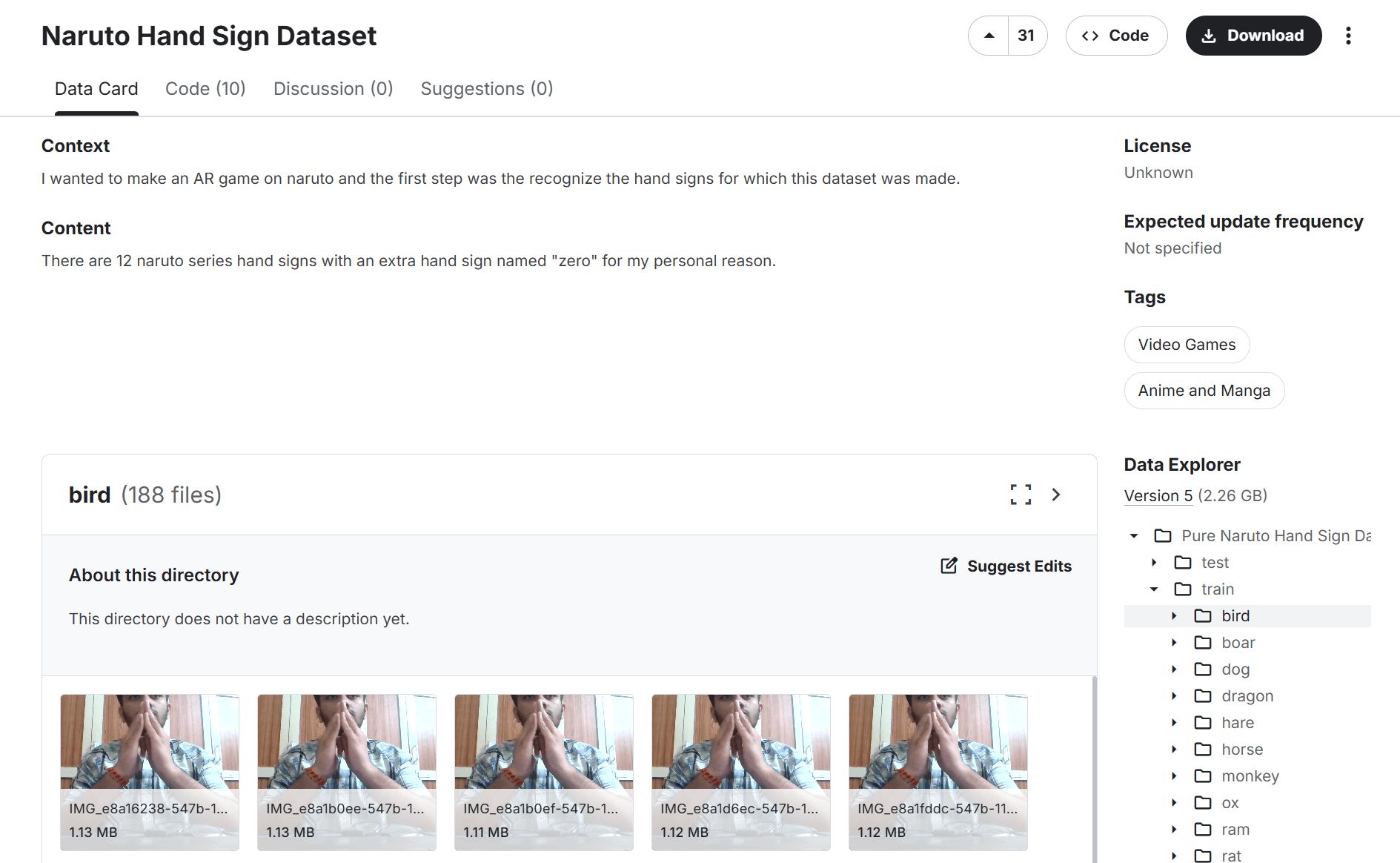

我这边使用的是在 kaggle 上面一位印度小哥的数据集，里面有十二个手部姿势，文件夹里面有很多视频帧图片，我们只需要每个姿势里面挑一张最清晰准确的。

印度小哥的数据集
https://www.kaggle.com/datasets/vikranthkanumuru/naruto-hand-sign-dataset/data

经过我的测试，使用动漫里面的手部动作是不能识别的，必须要用真人的。如果最后感觉不理想的话，可以通过拍摄自己的手部方式来调教效果。

第二步：安装环境

在我安装 python 环境的时候遇到很多坑，就是关于 mediapipe 依赖库的版本问题，所以必须严格按照我这边的版本来。

首先，python 使用 3.10.x 版本，以下我是通过 uv 工具进行环境的安装，如果你是通过 pip 也是类似的。

1
2
3
4
5
6
7
8

# 安装 python3.10
uv venv --python python3.10 .venv_py310

# 激活环境
.\.venv_py310\Scripts\activate

# 安装依赖库
uv pip install "mediapipe==0.10.9" "numpy<2" "protobuf==3.20.3" opencv-python

第三步：生成 json 文件

我们准备好了素材，就是第一步中整理的 12 张图片，然后通过 python 脚本，将这些图片依次喂给 MediaPipe Hands。

我们还需要做数据标准化，这是很关键的步骤。MediaPipe 返回的坐标是绝对位置，直接对比没法用（因为用户手的大小、在屏幕的位置和你的照片不一样）。你需要对照片产生的坐标做归一化处理：

• 平移：将手腕点（索引 0）作为原点 (0,0,0)。即：所有点的坐标减去手腕点的坐标。
• 缩放：计算手掌的大小（例如手腕到中指指尖的距离），让所有点的坐标除以这个距离。这样无论手大如篮球还是小如硬币，数值范围都在 0~1 之间。

相关的代码、图片和 json 文件，可以通过关注公众号，回复【hand】获取

运行代码后，会输出如下的 JSON 格式内容：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17

{
  "snake": [
    {
      "label": "Right",
      "landmarks": [
        { "x": 0, "y": 0 },           // 手腕永远是 0,0
        { "x": -0.123, "y": -0.456 }, // 拇指根部
        ...                           // 一共21个点
      ]
    },
    {
      "label": "Left",                // 如果是双手结印，会有第二个数组
      "landmarks": [ ... ]
    }
  ],
  "ram": [ ... ]
}

如果提供的图片无法识别，控制台会有输出相关的提示，到时候就替换那张图即可。

前端使用特征文件

在 Web 前端，我们加载这个 JSON 文件，并在每一帧进行实时的匹配计算。

核心逻辑代码解析 (script.js)：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47

// A. 加载预处理的数据
let signData = null;
async function init() {
    const res = await fetch("./hand_signs.json");
    signData = await res.json();
}

// B. 运行时核心算法：也是做同样的归一化处理
function getNormalizedLandmarks(landmarks) {
    const wrist = landmarks[0];
    let maxDist = 0;

    // 1. 相对坐标：以腕部为原点
    const centered = landmarks.map((lm) => ({
        x: lm.x - wrist.x,
        y: lm.y - wrist.y,
    }));

    // 2. 计算缩放比例 (最大距离)
    centered.forEach((p) => {
        const dist = Math.sqrt(p.x * p.x + p.y * p.y);
        if (dist > maxDist) maxDist = dist;
    });

    // 3. 归一化
    return centered.map((p) => ({
        x: p.x / maxDist,
        y: p.y / maxDist,
    }));
}

// C. 相似度计算 (欧氏距离)
function calculateDistance(userHand, targetHand) {
    let totalDist = 0;
    for (let i = 0; i < userHand.length; i++) {
        const dx = userHand[i].x - targetHand[i].x;
        const dy = userHand[i].y - targetHand[i].y;
        totalDist += Math.sqrt(dx * dx + dy * dy);
    }
    return totalDist / userHand.length; // 返回平均误差
}

// D. 判定逻辑
if (minError < 0.3) {
    // 匹配成功！
    console.log("Jutsu Activated!");
}

通过这种方式，我们只需要维护一份 json 数据文件，代码逻辑非常通用且简洁。无论添加多少种新手势，核心算法都不需要修改。

实例解析：豪火球之术 (Fireball Jutsu)

为了更直观地理解，我们先整理并定义了“豪火球之术”的结印序列：

1
2
3
4
5

{
    "id": "fireball",
    "name": "火遁 · 豪火球之术",
    "sequence": ["snake", "ram", "monkey", "boar", "horse", "tiger"]
}

其处理流程是一个典型的状态机 (State Machine)：

1. 初始状态：currentStep = 0，系统期待用户结出第一个印 “巳 (Snake)”。
2. 匹配检测：
   • 每一帧，MediaPipe 返回当前手势的关键点。
   • 系统将其与 snake 的标准特征进行比对。
   • 如果误差小于阈值（例如 0.3），且不在冷却期内，判定为匹配成功。
3. 状态流转：
   • 触发 nextStep() 函数。
   • currentStep 加 1，变为 1。
   • 系统提示用户结下一个印 “未 (Ram)”。
   • 同时记录 lastSuccessTime 防止瞬间重复触发（防抖）。
4. 循环与完成：
   • 用户依次完成 monkey -> boar -> horse。
   • 当最后一个印 “寅 (Tiger)” 匹配成功后，currentStep 等于序列长度。
   • 触发 completeMove()，播放成功特效（如屏幕出现巨大的火球动画）。

通过这种设计，我们将复杂的动态交互拆解为了一系列简单的静态匹配任务，既保证了识别的准确率，又大大降低了开发难度。

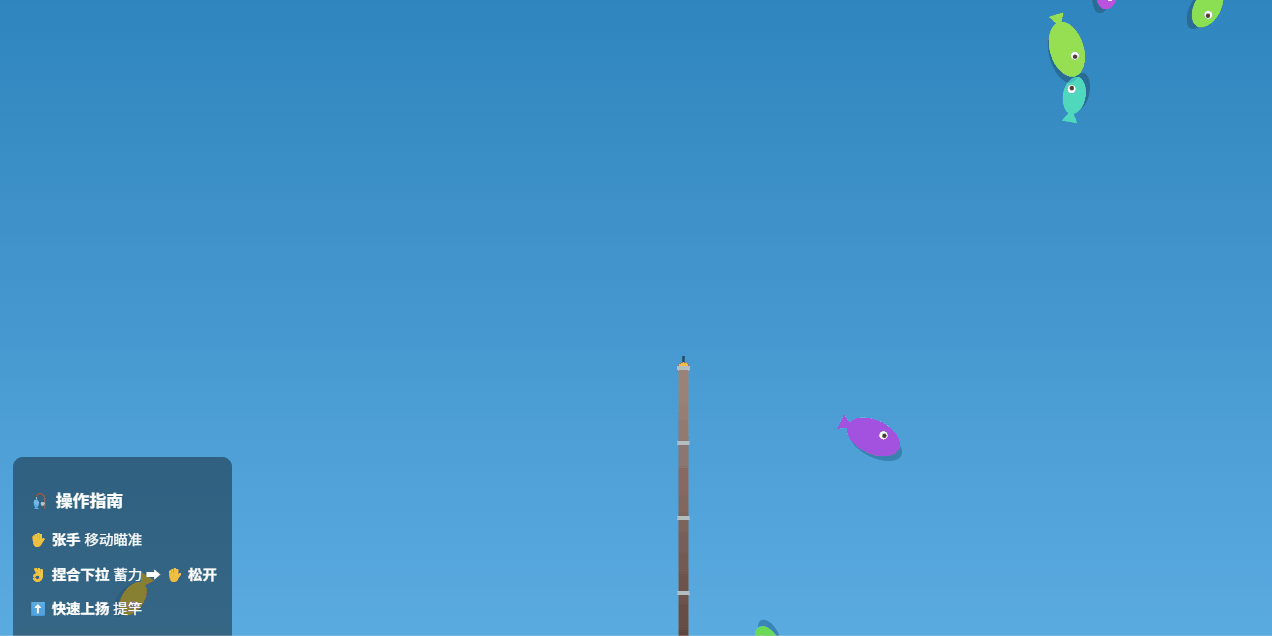

钓鱼游戏

作为钓鱼佬的最爱，那肯定是钓鱼了，于是也大概弄了一个 demo

https://heresmy.app/playground/mediaPipe-hands/fishing-game/index.html
